آشنایی با اهمیت کاربرد دستگاه پرس برک

کاربرد دستگاه پرس برک | دستگاه پرس برک یک ابزار مکانیکی است که برای خم کردن و شکل‌ دهی ورق‌های فلزی مورد استفاده قرار می‌گیرد. این دستگاه با اعمال نیروی فشاری بر روی ورق فلزی، امکان ایجاد انواع خم‌های مختلف را فراهم می‌کند. دستگاه پرس برک نقش مهمی در صنایع مختلف ایفا می‌کند.

این دستگاه امکان تولید قطعات فلزی با شکل‌های پیچیده را فراهم می‌آورد. کاربرد گسترده دستگاه پرس برک در صنایع مختلف نشان‌دهنده اهمیت آن در فرایندهای تولیدی است.

دستگاه پرس برک قابلیت خم کردن انواع ورق‌های فلزی از جمله فولاد، آلومینیوم، مس، برنج و … را دارد.

امکان خم‌ کاری این متریال‌های فلزی به کمک دستگاه پرس برک باعث گسترش کاربرد آن در صنایع مختلف شده است. دستگاه پرس برک از اجزای مختلفی تشکیل شده است که هر کدام نقش مهمی در عملکرد آن ایفا می‌کنند؛ بنابراین آشنایی با ساختار و اجزای این دستگاه کمک می‌کند تا کاربردهای آن بهتر درک شود.

در این مطلب از شرکت روتک به بررسی دستگاه و کاربرد دستگاه پرس برک می‌پردازیم؛ بنابراین اگر قصد دارید تا بیشتر درباره این مطلب اطلاعات کسب کنید، تا انتها همراه ما باشید.

دستگاه پرس برک چیست؟

دستگاه پرس برک ابزاری پر کاربرد در صنایع خم کاری ورق‌های فلزی است که نقش مهمی در صنایع مختلف برای شکل ‌دهی و خم کردن ورق‌های فلزی دارد.

این دستگاه از دو قسمت اصلی ماتریس (قسمت ثابت) و سنبه (قسمت متحرک) تشکیل شده است. این دستگاه، با اعمال فشار توسط سنبه بر روی ورق‌های فلزی، امکان خمکاری آن‌ها بدون شکستگی و قطع فراهم می‌شود. دستگاه‌های پرس برک در انواع مختلف با توان و قدرت متفاوت در خمکاری ورق‌های فلزی عرضه می‌شوند.

از مهم‌ترین مزایای دستگاه پرس برک می‌توان به موارد زیر اشاره کرد:

• امکان خمکاری انواع ورق‌های فلزی مانند فولاد، آلومینیوم، مس و برنج
• قابلیت ایجاد انواع خم‌های پیچیده در ورق‌های فلزی
• سرعت و دقت بالا در فرایند خمکاری

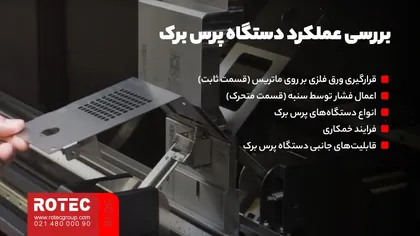

بررسی عملکرد دستگاه پرس برک

در ادامه به طور جامع به بررسی عملکرد دستگاه پرس برک و چگونگی کارکرد آن می‌پردازیم:

قرارگیری ورق فلزی بر روی ماتریس (قسمت ثابت)

• ورق‌های فلزی با ضخامت‌های مختلف بر روی قسمت ثابت دستگاه به نام ماتریس قرار گرفته و ورق‌ها به طور محکم بر روی ماتریس قرار می‌گیرند.

اعمال فشار توسط سنبه (قسمت متحرک)

• قسمت متحرک دستگاه به نام سنبه از بالا بر روی ورق‌های فلزی فشار اعمال می‌کند.
• با انتقال نیروی بسیار بالا توسط سنبه، ورق‌های فلزی خم و شکل‌دهی می‌شوند.

انواع دستگاه‌های پرس برک

• دستگاه‌های پرس برک بر اساس معیارهایی مانند سرعت، توان و دقت دارای انواع متفاوتی هستند.
• انتخاب دستگاه مناسب بر اساس نوع کار و نیاز ضروری است.
• در مجموع، دستگاه پرس برک با اعمال فشار بالا توسط سنبه بر روی ورق‌های فلزی که بر روی ماتریس قرار دارند، امکان خمکاری و شکل‌دهی آن‌ها را فراهم می‌کند.

فرایند خمکاری

• قرارگیری ورق روی سمبه و اعمال فشار توسط پانچ
• تنظیم دقیق میزان فشار پانچ با توجه به ضخامت و جنس ورق
• احتمال نیاز به پرداخت یا پانچ لبه‌ها پس از خمکاری

قابلیت‌های جانبی دستگاه پرس برک:

• ایجاد سوراخ، شکاف و طرح‌های مشبک در ورق
• امکان برش ورق به صورت خطوط صاف و نواری

چرا ورق فلزی را خمکاری می‌کنند؟

خمکاری ورق فلزی امکان طراحی و تولید انواع قطعات و محصولات با اشکال و فرم‌های متنوع را فراهم می‌کند و در بسیاری از صنایع کاربرد فراوانی دارد. از مهم‌ترین دلایل خمکاری ورق فلزی می‌توان به موارد زیر اشاره کرد:

ایجاد اشکال هندسی مختلف

• امکان تولید قطعات و سازه‌های متنوع با استفاده از خمکاری ورق
• امکان ایجاد فرم‌های پیچیده و سه‌ بعدی

افزایش زیبایی و طراحی

• امکان ایجاد طرح‌ها و ظاهر زیباتر با استفاده از خمکاری ورق
• افزایش جذابیت و زیبایی محصولات نهایی

کاربردهای متنوع

• استفاده از ورق‌های خمکاری شده در صنایع مختلف مانند خودروسازی، ساخت و ساز، کشتی‌سازی و…
• تولید قطعات و سازه‌های مورد نیاز در این صنایع

پارامترهای مهم پیش از خمکاری

پارامترهای مهمی پیش از خمکاری وجود دارند که باید قبل از شروع عملیات خمکاری به آنها توجه کرد تا بتوان کیفیت و دقت فرایند را تضمین کرد. توجه به این موارد می‌تواند نتیجه خمکاری را به طور قابل ‌توجهی بهبود بخشد.

جنس و ضخامت ورق:

• جنس ورق (فولاد، آلومینیوم و …) و میزان انعطاف‌پذیری آن
• ضخامت ورق و تأثیر آن بر نیروی مورد نیاز برای خمکاری

پارامترهای هندسی خم:

• شعاع داخلی خم (IR)
• شعاع خم خارجی (ER)
• زاویه مکمل زاویه خم (B)
• عامل K (بین 0.25 تا 0.50)

روش خمکاری:

• تصمیم بر انجام خمکاری به صورت سرد یا گرم با توجه به جنس و ضخامت ورق

روش‌های مختلف خمکاری Bending

خمکاری ورق‌های فلزی به روش‌های متنوعی انجام می‌شود که بر اساس جنس، ضخامت و طرح مورد نظر مشتری انتخاب می‌گردد. این روش‌ها به دو دسته اصلی تقسیم می‌شوند:

خمکاری با گرم کردن ورق:

• برای ورق‌های فلزی با کربن بیش از 1.2 درصد
• نیاز به محاسبه دقیق میزان فشار اعمالی
• جلوگیری از آسیب‌های احتمالی مانند ترک‌ خوردگی، چین‌ خوردگی و کاهش ضخامت

خمکاری با سرد کردن ورق:

• مناسب برای ورق‌های آلومینیومی و غیر آهنی
• انجام خمکاری بدون نیاز به گرم کردن ورق

هر یک از این روش‌ها بر اساس نیازهای طرح و مشخصات ورق مورد استفاده قرار می‌گیرد. انتخاب روش مناسب خمکاری نقش مهمی در کیفیت و دقت محصول نهایی ایفا می‌کند. دستگاه پرس برک با روش‌های مختلفی می‌تواند خم کاری فلز را انجام دهد:

خم V شکل (V Bending):

• شامل روش‌های Coining، Air Bending و Bottom Bending
• برای ایجاد زاویه‌های تیز و دقیق در قطعات

خم U شکل (U Bending):

• شبیه به روش V شکل، اما با شکل سنبه به شکل حرف U
• کاربرد محدود، بیشتر برای تولید کانال‌های فولادی U شکل

خم رول (Roll Bending):

• استفاده از غلتک‌ها برای خم کردن قطعات با شعاع بزرگ و منحنی‌های پیچیده
• این روش نسبتا ساده‌تر از سایر روش‌ها است.

خم لبه با سنبه و ماتریس (Edge Bending):

• قرار دادن قطعه بین سنبه و ماتریس و اعمال فشار برای خم کردن لبه‌ها

خمکاری لبه (Wipe Bending):

• شبیه به روش خم لبه با سنبه و ماتریس، اما با استفاده از پانچ

خم چرخشی (Rotary Bending):

• قرار دادن قطعه بین دو قالب و حرکت چرخشی قالب برای ایجاد خم

خم شدن مرحله‌ای (Step Bending):

• انتخاب نقاط مختلف روی ورق و خم کردن مرحله‌ به‌ مرحله
• برای قطعات با شکل‌های پیچیده که به دقت بالا نیاز دارند

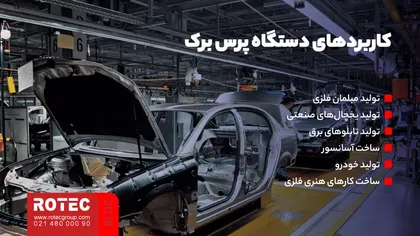

کاربردهای دستگاه پرس برک

دستگاه پرس برک نقش بسیار مهمی در خمکاری ورق‌های فلزی و تولید محصولات متنوع در صنایع مختلف ایفا می‌کند. در ادامه به معرفی مهم‌ترین کاربردهای دستگاه پرس برک می‌پردازیم:

تولید مبلمان فلزی

• استفاده از پرس برک برای خم کاری قطعات فلزی تشکیل ‌دهنده کلاف مبلمان فلزی
• امکان تولید مبلمان‌های فلزی با طرح‌های متنوع

تولید یخچال‌های صنعتی

• خمکاری ورق‌های فلزی قطعات یخچال توسط پرس برک
• افزایش دقت و کیفیت محصول در مقایسه با خمکاری دستی

تولید تابلوهای برق

• استفاده از پرس برک برای خم کاری ورق‌های فلزی قاب و محفظه تابلوهای برق
• کاربرد در ساخت سایر محفظه‌های فلزی مانند قفسه‌ها

ساخت آسانسور

• خمکاری ورق‌های فلزی قطعات مختلف آسانسور با دقت و کیفیت بالا

تولید خودرو

• کاربرد پرس برک در خمکاری ورق‌های فلزی بخش‌های مختلف خودرو

ساخت کارهای هنری فلزی

• استفاده از پرس برک در ابعاد کوچک‌تر برای خمکاری دقیق و ظریف قطعات فلزی

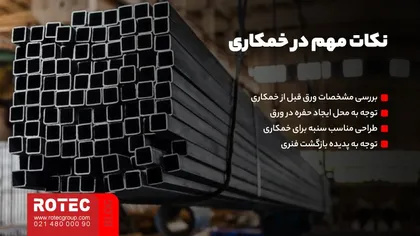

نکات مهم در خمکاری

نکات بسیار مهمی وجود دارد که باید در طول فرایند خم کاری مد نظر قرار گیرند تا بتوان به نتیجه مطلوب و با کیفیت دست یافت. در ادامه مهمترین نکات در خمکاری را معرفی می‌کنیم:

بررسی مشخصات ورق قبل از خمکاری

• مشورت با فروشنده در مورد کاربرد و مناسب بودن ورق برای خمکاری.

توجه به محل ایجاد حفره در ورق

• فاصله حفره از محل خم می‌تواند باعث تغییر شکل و قطر حفره شود.

طراحی مناسب سنبه برای خمکاری

• عرض سنبه باید بیشتر از عرض محصول فولادی باشد تا خم دقیق انجام شود.

توجه به پدیده بازگشت فنری

• هرچه زاویه و شعاع خم بیشتر باشد، امکان بازگشت فنری بیشتر است؛ این پدیده به دلیل خاصیت ارتجاعی فلزات پس از خمکاری رخ می‌دهد.

مزایای خمکاری

در مجموع، خمکاری ورق‌های فلزی به عنوان یک فرایند کاربردی و مؤثر در صنایع مختلف، امکان طراحی و ساخت قطعات پیچیده، کاهش هزینه‌ها و افزایش کیفیت محصولات را فراهم می‌سازد.

بزرگ‌ترین مزیت خمکاری ورق‌های فلزی، کاربردی‌ بودن آن در صنایع مختلف است که نیاز بسیاری از مصرف‌کنندگان را برطرف می‌کند. همچنین خمکاری ورق در نمای ساختمان‌ها، باعث زیبایی بیشتر، پیشرفت در زمینه ساختمان‌سازی و تسهیل و تسریع در کارها شده است. علاوه بر موارد ذکر شده، دستگاه پرس برک مزایای متعددی دارد:

افزایش استحکام و سختی

• خمکاری باعث تغییر در ساختار مولکولی ورق می‌شود.
• این امر موجب افزایش استحکام و سختی قطعات خم ‌شده می‌گردد.

امکان ایجاد اشکال پیچیده

• خمکاری امکان طراحی و ساخت قطعات با اشکال پیچیده را فراهم می‌کند.
• این قابلیت در صنایع مختلف مانند خودروسازی، الکترونیک و ماشین ‌آلات کاربرد دارد.

کاهش هزینه‌های تولید

• خمکاری نسبت به سایر روش‌های تولید قطعات فلزی، هزینه‌های کمتری دارد.
• امکان تولید انبوه و استاندارد سازی قطعات را فراهم می‌کند.

افزایش سرعت تولید

• خمکاری به عنوان یک فرایند سریع و کارآمد شناخته می‌شود.
• امکان تولید انبوه قطعات در زمان کوتاه را فراهم می‌سازد.

کاهش ضایعات

• خمکاری به دلیل عدم ایجاد براده، ضایعات کمتری نسبت به سایر روش‌ها دارد؛ این امر موجب افزایش بهره‌وری و کاهش هزینه‌های تولید می‌شود.

معرفی بهترین دستگاه‌های خم کاری

انتخاب نوع دستگاه پرس برک بسته به نیازها و مشخصات ورق‌های مورد خم کاری (ضخامت، جنس، پیچیدگی طرح) صورت می‌گیرد. شرکت‌های صنعتی با در اختیار داشتن انواع دستگاه‌های پرس برک، قادر به انجام عملیات خمکاری متنوع و دقیق هستند. در ادامه به معرفی بهترین دستگاههای خم کاری می‌پردازیم:

دستگاه خم‌ کن دستی:

• خمکاری به صورت دستی
• مناسب برای کاربردهای ساده و کوچک

دستگاه خم‌ کن برقی:

• استفاده از جعبه دنده و موتور الکتریکی
• مناسب برای ورق‌های تا ضخامت 6 میلی متر

دستگاه خم‌ کن ستونی:

• دارای دو فک در بالا و پایین
• مناسب برای ورق‌های 3 تا 6 میلی متر

دستگاه پرس خم‌ کن:

• استفاده از قالب‌های خمکاری
• برای خم کردن ورق‌های فلزی

دستگاه خم کاری هیدرولیک:

• استفاده از نیروی هیدرولیک
• مناسب برای خم ‌کاری قطعات بزرگ و سنگین

دستگاه خمکاری CNC:

• استفاده از کنترل عددی کامپیوتری (CNC)
• قابلیت خم کردن ورق‌ها با دقت بالا و الگوهای پیچیده

کاربردهای خمکاری ورق

علاوه بر موارد ذکر شده، می‌توان به کاربردهای دیگر دستگاه پرس برک نیز اشاره کرد:

صنعت الکترونیک:

• ساخت انواع باکس‌های فلزی برای قطعات الکترونیکی
• خمکاری ورق‌های فلزی برای تولید محفظه‌های دستگاه‌های الکترونیکی

صنعت ساختمان:

• تولید قطعات فلزی مورد استفاده در سازه‌های ساختمانی
• ساخت درب، پنجره و نرده‌های فلزی

صنعت کشاورزی و دامداری:

• ساخت انواع سیلوها، محفظه‌ها و تجهیزات فلزی
• تولید قفس‌های حیوانات و تجهیزات مرتبط

صنعت کشتی‌ سازی:

• خمکاری ورق‌های فلزی برای بدنه و قطعات کشتی‌ها
• ساخت انواع تجهیزات و محفظه‌های فلزی کشتی

صنعت خودروسازی:

• تولید قطعات فلزی بدنه و شاسی خودروها
• ساخت قطعات فلزی مورد استفاده در داشبورد و بدنه خودرو

سایر صنایع:

• ساخت تجهیزات فلزی برای صنایع نفت و گاز
• تولید قطعات فلزی برای ماشین‌آلات صنعتی

عوامل موثر بر قیمت خدمات خمکاری

قیمت دستگاه پرس برک تحت تاثیر مجموعه‌ای از عوامل فنی، مشخصات ورق، خدمات ارائه شده و ویژگی‌های برندی و تجهیزات جانبی قرار دارد. هر یک از این عوامل می‌تواند به طور قابل‌توجهی بر قیمت نهایی دستگاه تاثیرگذار باشد. به طور کلی عوامل موثر بر قیمت دستگاه پرس برک عبارتند از:

عوامل فنی دستگاه

• قدرت و سرعت دستگاه
• نوع و نحوه عملکرد دستگاه
• ابعاد و اندازه دستگاه

مشخصات ورق

• جنس ورق (فولاد، آلومینیوم و…)
• ضخامت ورق
• تعداد خمش‌های مورد نیاز

ویژگی‌های خدمات ارائه شده

• پیچیدگی و دقت خمکاری مورد نیاز
• حجم سفارش و تعداد قطعات

عوامل برندی و تجهیزات جانبی

• برند و شرکت سازنده دستگاه
• لوازم و تجهیزات جانبی دستگاه

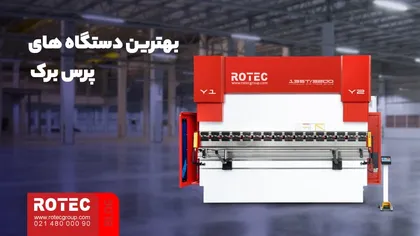

بهترین دستگاههای پرس برک

دستگاه پرس برک CNC

دستگاه پرس برک CNC برای خمش ورق‌های فلزی مانند فولاد کربن، فولاد ضد زنگ، ورق آهن گالوانیزه، ورق آلومینیوم، ورق برنج و غیره به کار می‌رود. این دستگاه برای خم کردن ورق‌های فلزی با زاویه بیش از 90 درجه نیاز به سنبه‌های مخصوصی دارد که توانایی تولید نیروی فشاری افقی را داشته باشد.

سیستم CNC در دستگاه پرس برک می‌تواند مزایای قابل توجهی از نظر دقت، کارایی، تطبیق‌پذیری، تکرارپذیری، صرفه‌جویی در هزینه نیروی کار و ایمنی داشته باشد و آن را به یک روش ارزشمند برای هر عملیات خمکاری ورق فلز تبدیل کند.

این دستگاه با استفاده از تکنیک‌های ماشین‌کاری پیشرفته تولید می‌شود که دقت و کیفیت را در هر جنبه‌ای از دستگاه تضمین می‌کند. ساختار مکانیکی اصلی پرس برک از سازه، ستون، سنبه، میز کار، سیلندرهای اصلی و محورهای عقب تشکیل شده است.

طراحی دقیق و مهندسی بسیار دقیق با رعایت نسبت پارامترها و پیدا کردن نقطه بهینه در ساخت، موجب افزایش کارایی در عین پایداری و کاربری بسیار آسان شده که در نتیجه بازه متنوعی از قطعات و اشکال را می‌تواند پردازش کند.

استفاده از سیستم کنترل قدرتمند با تطبیق بالای مکانیزم‌های هیدرولیک، موجب افزایش پایداری و نیاز کمتر به تعمیر و نگهداری شده است. همچنین کار با سیستم فرمان و کنترل بسیار آسان است و برای اپراتورهای دستگاه با هر سطح از مهارت مناسب است.

دستگاه پرس برک NC

پرس برک هیدرولیک نوعی دستگاه خمکاری است که نقش تعیین‌کننده‌ای در کیفیت محصول، راندمان پردازش و دقت خمکاری ورق‌های فلزی دارد. این دستگاه در صنایع مختلف مانند خودرو، تولید برق، نفت و گاز، مواد شیمیایی و سایرهای تولیدی کاربرد دارد.

ویژگی‌های اصلی پرس برک هیدرولیک عبارتند از:

• طراحی مطابق با تکنولوژی روز اروپا با بدنه سخت‌کاری شده، میز کار مستحکم و آپشن‌های مکانیکی بالا که دقت دستگاه را افزایش داده است.
• سیستم کنترل هیدرولیک یکپارچه که تعمیر و نگهداری آسان و قابل اطمینان را تضمین می‌کند.
• استفاده از سیستم تحت کنترل حلقه بسته هیدرولیک که امکان کاهش و افزایش سرعت و فشار با دقت بالا و نویز پایین را فراهم می‌کند.
• سیستم کنترل هیدرولیک و کنترلر قابل برنامه‌ریزی با توانایی تکرارپذیری دقیق و کاربری آسان.
• سیستم هیدرولیک یکپارچه که می‌تواند به سرعت و به طور خودکار عملیات خمکاری را انجام دهد.
• محورهای X و Y تحت کنترل سرو موتور برای تعیین موقعیت دقیق خمکاری.
• طراحی مهندسی بسیار دقیق با رعایت نسبت پارامترها و نقطه بهینه برای افزایش کارایی، پایداری و کاربری آسان.
• ساختار مکانیکی قوی با بدنه سنگین و یکپارچه از فولاد با عملکرد بالا برای عملکرد دقیق و قابل اعتماد در طول زمان.
• سیستم کنترل قدرتمند با تطبیق بالای مکانیزم‌های هیدرولیک که موجب کاهش نیاز به تعمیر و نگهداری می‌شود.

جمع بندی موضوع کاربرد دستگاه پرس برک

دستگاه پرس برک به دلیل قابلیت خم کردن و شکل‌دهی انواع ورق های فلزی با دقت و سرعت بالا، در بسیاری از صنایع تولیدی و ساخت و ساز مورد استفاده قرار می‌گیرد. این دستگاه کاربردهای متنوعی در صنایع مختلف مثل صنایع خودروسازی، صنایع ساختمانی، صنایع مبلمان، صنایع الکترونیک و صنایع هوافضا دارد.

از مهم‌ترین ویژگی‌ها و مزایای این دستگاه می‌توان به قابلیت خم کردن ورق‌های فلزی مختلف  (مثل ورق‌های فولادی،  ورق‌های آلومینیومی،ورق‌هایی مس و ورق‌های برنج)، سرعت بالا در شکل‌دهی ورق‌های فلزی، دقت و کیفیت بالای قطعات تولیدی، امکان ایجاد انواع خم‌های پیچیده و کاهش هزینه‌های تولید اشاره کرد.

در این مطلب از شرکت روتک، به بررسی معرفی موضوع کاربرد دستگاه پرس برک پرداختیم.

شما می‌توانید با دریافت مشاوره از کارشناسان مجرب ما، مناسب‌ترین دستگاه را تهیه کنید. برای کسب اطلاعات بیشتر درباره خرید دستگاه پرس برک و همچنین انواع دستگاه برش لیزری به سایت روتک سر بزنید یا با ما تماس حاصل کنید.
