آموزش نحوه بستن لنز دستگاه لیزر و نکات نگهداری آن

لنز دستگاه لیزر | نحوه بستن لنز دستگاه لیزر و نگهداری صحیح آن از اهمیت بالایی برخوردار است، زیرا این فرایند به طور مستقیم بر کیفیت و دقت عملکرد دستگاه تأثیر می‌گذارد. لنزها به عنوان اجزای کلیدی در سیستم‌های لیزری، وظیفه تمرکز پرتو لیزر را بر عهده دارند و هرگونه نقص در نصب یا نگهداری آن‌ها می‌تواند منجر به کاهش کارایی و کیفیت جوشکاری شود.

در این آموزش، به بررسی مراحل صحیح بستن لنز دستگاه لیزر خواهیم پرداخت و نکات مهمی را که باید در نگهداری این اجزا رعایت شود، ارائه خواهیم کرد. توجه به این نکات نه تنها به افزایش عمر لنزها کمک می‌کند، بلکه از بروز مشکلات احتمالی در حین کار نیز جلوگیری می‌نماید.

هدف این مطلب از شرکت روتک، آشنا کردن کاربران با اهمیت و روش‌های صحیح بستن و نگهداری لنز دستگاه لیزر است؛ بنابراین اگر دوست دارید تا بیشتر با این موضوع آشنا شوید تا انتها همراه ما باشید.

لنز دستگاه لیزر چیست و چه ویژگی‌هایی دارد؟

لنز دستگاه لیزر وظیفه جمع و متمرکز کردن پرتو لیزر را بر عهده دارد. این عمل به کمک آینه‌های دستگاه انجام می‌شود و کیفیت برش لیزر به اندازه فاصله کانونی لنز بستگی دارد.

عملکرد لنز

پرتو لیزر پس از خروج از تیوب به آینه لیزر برخورد کرده و به سمت لنز هدایت می‌شود.

لنز قطر پرتو لیزر را کاهش می‌دهد تا امکان برش یا حکاکی بر روی ورقه‌های فلزی فراهم شود.

ساختار لنز

لنز از دو عدسی (مقعر و محدب) تشکیل شده است و معمولا به دو رنگ طلایی و نقره‌ای وجود دارند. رنگ طلایی، امکان مشاهده آن‌سوی لنز و رنگ نقره‌ای، پرتو را با ویژگی‌های خاص خود عبور می‌دهد.

ویژگی‌های مهم لنز

• بیم لیزر: هرچه لنز بتواند قطر پرتو خروجی را کاهش دهد، پرتو نازک‌تری برای حکاکی باریک‌تر ایجاد می‌کند.
• مقاومت دما: لنز باید در برابر دماهای بالا مقاوم باشد و نور را بدون جذب هدایت کند. کاهش جذب باعث افزایش عمر لنز می‌شود.

کیفیت برش لیزر

• فاصله کانونی: هرچه فاصله کانونی لنز بیشتر باشد، کیفیت برش بهتر خواهد بود. لنزهای با تمرکز بالا باعث می‌شوند که هد دستگاه در فاصله بیشتری از قطعه کار قرار گیرد که برای برخی کاربران اهمیت دارد.
• چگالی نیرو: پرتویی که از تیوب لیزر خارج می‌شود، چگالی نیرو بالایی دارد و مستقیما بر شدت و قدرت برش لیزر تاثیر می‌گذارد.

نکات مهم

فاصله کانونی لنز باید به دقت انتخاب شود و بر حسب اینچ نمایش داده می‌شود. آموزش تنظیم فاصله کانونی دستگاه لیزر

استفاده صحیح از لنز و تنظیمات آن برای دستیابی به نتایج مطلوب در برش و حکاکی بسیار حیاتی است.

انواع لنز دستگاه لیزر

لنز لیزر (محاسبه اینچ لنز) در دستگاه لیزر فایبر حکاکی، وظیفه کنترل پرتو لیزر و کاهش قطر آن را دارد. کیفیت لنز برای حکاکی‌های ظریف و حساس بسیار مهم است. لنزهای لیزر فایبر در اندازه‌های مختلفی مانند 2 اینچ و 3.5 اینچ موجود هستند. لنز 2 اینچ رایج‌ترین نوع است و برای جزئیات باریک مناسب است. برای ورقه‌های ضخیم‌تر، استفاده از لنزهای قوی‌تر مانند ۵.۸ اینچی توصیه می‌شود. ویژگی انواع لنزها دستگاه لیزر عبارتند از:

لنز 1.5 اینچی

• مناسب برای برش یا حکاکی با وضوح بالا.
• بهترین انتخاب برای سطوح باریک.
• مناسب برای طرح‌های با دقت بالا (500dpi) و متریال نازک.

لنز 2 اینچی

برای طرح‌های با جزئیات متوسط و ضخامت‌های مشخص.

لنز 2.5 اینچی

• رایج‌ترین نوع لنز.
• مناسب برای کارهایی با وضوح متوسط.
• برای طرح‌های با دقت کمتر از 500dpi

لنز 3.2 اینچی

• برای طرح‌های با جزئیات خوب.

لنز 3.75 اینچی

• مناسب برای حکاکی روی اجسام خاص.

لنز 4 اینچی

• مناسب برای برش‌های عمومی و سطوح ضخیم.
• برای حکاکی با جزئیات کم، به ویژه بر روی فوم.

در خرید لنز دستگاه لیزری، به چه نکاتی توجه داشته باشیم؟

خرید لنز مناسب برای دستگاه‌های لیزری یکی از مراحل حیاتی در فرایند حکاکی و برش است. لنزها نقش کلیدی در کیفیت و دقت عملکرد دستگاه ایفا می‌کنند و انتخاب نادرست آن‌ها می‌تواند منجر به نتایج نامطلوب و اتلاف منابع شود؛ بنابراین، آگاهی از نکات مهم در انتخاب لنز، از جمله کیفیت مواد اولیه، طراحی مناسب، ضخامت، و قدرت لیزر، ضروری است. در ادامه شما را با مهم‌ترین نکات در خرید لنز دستگاه لیزری آشنا خواهیم کرد:

●        توجه به نوع سطحی که قرار است بر روی آن کار شود.

• در نظر گرفتن توان خروجی و میزان حساسیت کار حتما مورد بررسی قرار گیرد.
• برای کارهای ظریف‌تر، از لنزهایی با اینچ کمتر استفاده شود.
• به دلیل اهمیت لنز در کیفیت خروجی و کارایی دستگاه، توصیه می‌شود از برندهای معتبر با گارانتی و خدمات پس از فروش خریداری شود.

نصب و نگهداری لنز دستگاه لیزر؛ اصول و نکات کلیدی

نصب لنز دستگاه لیزر از فعالیت‌های ضروری است که هر تعمیرکار باید با آن آشنا باشد. نگهداری و تمیز کردن دستگاه لیزر اهمیت زیادی دارد، زیرا نگهداری نادرست و عدم تمیزکاری می‌تواند به کاهش قدرت و توان دستگاه منجر شود و همچنین استهلاک آن را افزایش دهد. عدم نگهداری صحیح می‌تواند اختلالاتی در عملکرد دستگاه ایجاد کرده و به خرابی آن منجر شود.

وظیفه لنز

لنز دستگاه لیزر یک عدسی خاص است که پرتو تولید شده در تیوب لیزر co2 را متمرکز می‌کند. لنزهای مورد استفاده در دستگاه‌های برش لیزر دارای ضخامت و اندازه خاصی هستند.

محل قرارگیری لنز

لنز در قسمت انتهایی هد دستگاه قرار دارد. هد که به شکل قلم طراحی شده، به گونه‌ای است که لنز به همراه واشر با حلقه‌ای پیچ شونده نگه ‌داشته می‌شود.

نحوه قرار دادن لنز در هد

هنگام قرار دادن لنز در هد، باید دقت شود که طرف برآمده (محدب) آن رو به بالا و طرف فرو رفته (مقعر) آن به سمت قطعه کار باشد. در صورت نصب نادرست، اگر چه خطری برای لنز و دستگاه ایجاد نمی‌شود، اما نور به‌درستی متمرکز نخواهد شد و برش به درستی انجام نمی‌شود.

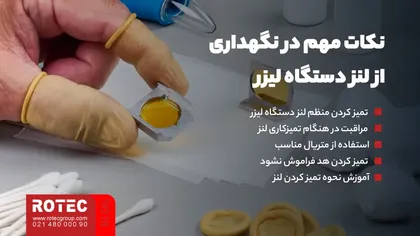

نکات مهم در نگهداری از لنز دستگاه لیزر

لنز دستگاه لیزر یک قطعه حساس است که نیاز به مراقبت ویژه دارد. در زیر نکات مهم در نگهداری از لنز اشاره شده است:

تمیز کردن منظم لنز دستگاه لیزر

لنز باید حداقل یک بار در ماه تمیز شود. اگر دستگاه به طور مداوم کار می‌کند، هر دو هفته یک بار تمیز کردن الزامی است تا دوده و غبار حاصل از برش‌ها پاک شود.

مراقبت در هنگام تمیزکاری لنز

هنگام تمیز کردن، دقت کنید که سطح لنز خط و خش نیفتد.

استفاده از متریال مناسب

برای تمیز کردن لنز از الکل و پنبه استفاده کنید و از دستمال پرهیز شود.

تمیز کردن هد فراموش نشود

در هر بار تمیز کردن لنز، بدنه داخلی هد نیز باید تمیز شود.

آموزش نحوه تمیز کردن لنز

تمیز کردن لنز یکی از مهم‌ترین مراحل در نگهداری آن است. برای جلوگیری از آلودگی‌هایی مانند اثر انگشت یا بزاق، باید با دقت عمل کرد. مراحل تمیز کردن لنز به شرح زیر است:

• استفاده از دستکش: قبل از شروع، دستکش لاتکس استفاده شود.
• پاک کردن گرد و غبار: از هوای فشرده یا هر وسیله‌ای برای پاک کردن پرز و خاک استفاده شود؛ تمیز نگه داشتن لنز به افزایش عمر دستگاه لیزر کمک می‌کند.
• تهیه متریال تمیز کننده: از دستمال کتان و اتانول با درصد خلوص بالا استفاده شود.
• دسترس به لنز: میز کار دستگاه لیزر را بالا ببرید و لنزها را از جای خود خارج شود.
• استفاده از مایع تمیز کننده: مایع تمیز کننده را روی لنز چکانده شود و یک دقیقه بماند تا اثر گذاری مناسبی داشته باشد.
• پاک کردن لنز: لنز را با دستمال مرطوب تمیز شود.
• شستشوی عمیق: اگر آلودگی زیاد بود، از گوش پاک کن و اتانول استفاده شود.
• اجتناب از تنفس روی لنز: هرگز، دهان با لنز نباید برخورد داشته باشد.

نکاتی برای مراقبت از لنز دستگاه لیزر

برای نگهداری، بهبود کارکرد و عملکرد و افزایش طول عمر لنز دستگاه لیزر، نکات مهمی وجود دارد که در ادامه به برخی از این نکات می‌پردازیم:

لنز دستگاه لیزر CO2 از نوع هلالی محدب است، با یک طرف برجسته و یک طرف فرورفته است؛ قطر وسط عدسی بیشتر از کناره‌ها است که به عملکرد همگرا کمک می‌کند.

لنزها دارای نقاط فوکوس و فاصله کانونی متفاوتی هستند. فاصله کانونی به فاصله لنز تا سطح قطعه کار مربوط می‌شود و نباید با فاصله نازل تا قطعه کار اشتباه گرفته شود.

برای برش و حکاکی دقیق، مراقبت از لنز بسیار اهمیت دارد. قرار دادن لنز به درستی در هد دستگاه ضروری است.

ورودی پرتو در سمت محدب و خروجی آن از سمت مقعر است. اگر لنز به صورت برعکس قرار گیرد، اتفاق خاصی نخواهد افتاد، اما توصیه می‌شود به درستی نصب شود.

مزایای استفاده از لنز لیزر

استفاده از لنز لیزر در فرایندهای صنعتی و هنری به دلیل ویژگی‌های منحصر به فرد آن، روز به روز در حال افزایش است. لنزهای لیزری به عنوان ابزارهایی کارآمد برای برش، حکاکی و جوشکاری شناخته می‌شوند و می‌توانند دقت و کیفیت بالایی را در تولید محصولات مختلف فراهم کنند. این لنزها با تمرکز نور لیزر، امکان ایجاد نقاط حرارتی بسیار کوچک و دقیق را فراهم می‌آورند که به کاهش خطا و بهبود کیفیت نهایی کمک می‌کند. در ادامه به بررسی دیگر مزایای استفاده از لنز لیزر می‌پردازیم:

• افزایش دقت و کیفیت در عملیات حکاکی و برش دستگاه لیزر فایبر
• حکاکی جزئیات باریک و ریز
• حکاکی انواع عکس‌ها
• داشتن فاصله کانونی زیاد برای اعمال تغییرات جزئی

عملکرد هر کدام از لنزهای لیزر به چه صورت است؟

لنزها پرتوهای لیزر را بر روی متریال مختلف متمرکز می‌کنند. نوع و اندازه لنز باید با توجه به ضخامت و نوع متریال تنظیم شود. برای طرح‌های ظریف، لنزهای کوچک و برای متریال ضخیم‌تر، لنزهای بزرگ‌تر مناسب هستند.

لنز 1.5 اینچی:

مناسب برای پیاده‌ سازی پرتو بر روی ورقه‌های باریک مانند کاغذ یا چوب.

لنز 2 اینچی:

به‌خصوص برای ورقه‌های اکریلیک استفاده می‌شود و یکی از پرطرف‌دارترین لنزها در بازار است.

لنز 2.5 اینچی:

برای پیاده‌سازی طرح‌های گرافیکی با جزئیات زیاد و همچنین بر روی چوب مناسب است.

لنز 3.2 اینچی:

این لنز و لنز 3.7 اینچی تنها برای حکاکی استفاده می‌شوند.

نکات مهم در خرید لنز لیزر

متریال اولیه:

کیفیت متریال: به کیفیت متریال اولیه توجه ویژه‌ای داشته باشید.

طراحی لنز:

تناسب طراحی: طراحی لنز باید با نیازهای خاص شما هماهنگ باشد.

ضخامت لنز:

بررسی ضخامت: ضخامت لنز باید به دقت مورد بررسی قرار گیرد.

قدرت لیزر:

سازگاری قدرت: قدرت لیزر باید با نوع لنز تطابق داشته باشد.

شفاف یا مات بودن:

لنزهای شفاف توانایی بهتری در متمرکز کردن پرتوها دارند و کیفیت کار را افزایش می‌دهند.

توجه به برند:

از برندهایی که خدمات پس از فروش و گارانتی دارند، استفاده شود.

ضخامت مناسب:

بهترین ضخامت برای لنزها حدود 24 میلی‌متر است. ضخامت‌های غیر استاندارد ممکن است منجر به آسیب یا تغییر شکل در زمان برش شوند.

نگهداری صحیح:

مراقبت از لنزها برای جلوگیری از آسیب و خدشه بسیار ضروری است.

فاصله کانونی:

هر چه فاصله کانونی لنز بیشتر باشد، کیفیت برش بهتر خواهد بود.

عوامل موثر در انتخاب لنز

سطح قدرت لیزر

سطح قدرت لیزر یکی از عوامل مهم در تعیین کارایی و کاربردهای دستگاه برش لیزر غیر فلزات است. قدرت لیزر معمولا بر حسب وات اندازه‌گیری می‌شود و تاثیر مستقیم بر عمق نفوذ، سرعت برش و کیفیت نهایی کار دارد. لیزرهای با قدرت بالا قادر به برش و حکاکی مواد سخت‌تر و ضخیم‌تر هستند، در حالی که لیزرهای با قدرت پایین‌تر برای کارهای دقیق‌تر و ظریف‌تر مناسب‌ترند.

نوع متریال مصرفی

نوع متریال مصرفی نیز تاثیر زیادی بر انتخاب لنز و تنظیمات لیزر دارد. مواد مختلف مانند چوب، فلز، پلاستیک و شیشه هرکدام نیاز به تنظیمات خاصی دارند. به عنوان مثال، برای برش فلزات، معمولا به لیزرهایی با قدرت بالا و لنزهای خاص نیاز است، در حالی که برای حکاکی روی چوب، قدرت کمتری کافی است.

جزئیات و دقت طرح گرافیکی

جزئیات و دقت طرح گرافیکی از اهمیت بالایی برخوردار است. هرچه جزئیات طرح بیشتر باشد، نیاز به دقت بیشتری در تنظیمات لیزر و انتخاب لنز مناسب احساس می‌شود. برای طرح‌های پیچیده، استفاده از لنزهای با کیفیت و تنظیم دقیق قدرت لیزر ضروری است تا از ایجاد خطا و نقص در کار جلوگیری شود.

ضخامت متریال اولیه

ضخامت متریال اولیه نیز تاثیر مستقیمی بر انتخاب لنز و قدرت لیزر دارد. برای مواد ضخیم‌تر، معمولا به لیزرهای با توان بالاتر و لنزهای خاص نیاز است تا عمق نفوذ کافی برای برش یا حکاکی فراهم شود. در مقابل، برای مواد نازک‌تر، قدرت کمتری کافی است و می‌توان از لنزهای با دقت بیشتر استفاده کرد.

انواع لنزهای لیزر

انواع لنزهای دستگاه لیزر بسته به نیاز و کاربرد متفاوت هستند. انتخاب نوع لنز مناسب بر اساس نیاز پروژه و نوع متریال مصرفی از اهمیت ویژه‌ای برخوردار است.

معرفی بهترین لنزهای دستگاه لیزر

لنز لیزر CO2 غیرفلزات

لنز 2 اینچ (08/5 سانتی‌متر):

• بالاترین وضوح
• مناسب برای حکاکی و برش متریال‌های نازک
• فاصله کانونی: 5/08 سانتی‌متر

لنز 2.5 اینچ (35/6 سانتی‌متر):

• سایز استاندارد و طراحی بهینه
• پرکاربردترین لنز برای حکاکی و برش
• کیفیت حکاکی: 300 تا 600 dpi
• قابلیت برش متریال‌هایی با ضخامت 2 تا 6 میلی‌متر

لنز 4 اینچ (16/10 سانتی‌متر):

• دارای بیشترین عمق فوکوس
• مناسب برای برش متریال‌های ضخیم (بیش از 4 میلی‌متر)
• بهترین انتخاب برای سطوح نامنظم

دستگاه‌های مرتبط:

• RT6040
• RT1318
• RT1325

نکات مهم درباره این لنز:

• لنزهای focusing در هد دستگاه‌های CO2 غیرفلزات وجود دارد.
• لنز collimating همان آینه 95% در سر تیوب است.
• انتخاب لنز مناسب بر اساس نوع متریال و نیاز به دقت یا عمق برش صورت می‌گیرد.
• این اطلاعات به کاربران کمک می‌کند تا بهترین انتخاب را برای نیازهای خود در زمینه برش و حکاکی با لیزر داشته باشند.

لنز لیزر فایبر مارکینگ

ویژگی‌ها:

• آبکاری: با جدیدترین تکنولوژی روز
• خروجی: دقیق مطابق طراحی و مشخصات ارائه شده
• متریال: ساخته شده از متریال باکیفیت
• ابعاد کارگیر: 3030، 77، 1111، 2020
• لنز فایبر مارکینگ در 3 سایز مختلف 77، 1111 و 20*20 برای حکاکی روی فلزات رنگی (طلا و نقره) و غیرفلزات طراحی شده است.

مناسب برای دستگاه‌های:

• مارکینگ دسکتاپ
• مارکینگ پرتابل

ویژگی‌های هر لنز:

• لنز 7*7: حکاکی عمیق قطعات و قالب‌های صنعتی-تبلیغاتی و متریال با کیفیت آمریکایی
• لنز 11*11: کیفیت قابل قبول در پرتو عبوری و مناسب برای حکاکی قطعات صنعتی
• لنز 20*20: امکان حکاکی قطعات با ضخامت بالاتر و اشکال مختلف
• لنز 30*30: مناسب برای حکاکی روی قطعات بسیار بزرگ است. این لنز سرعت حکاکی با قرار دادن تعداد بیشتری قطعه روی میز کار را افزایش می‌دهد.

لنز لیزر فایبر برش فلزات

ویژگی‌ها:

• کارکرد لنز: متمرکزسازی و همسوسازی پرتو لیزر
• حالت پرتو: دارای شدیدترین حالت همگرایی
• نوع تکنولوژی: صاف کردن پرتوهای نامنظم

لنزهای لیزر فایبر برش فلزات به دو دسته تقسیم می‌شوند:

• لنزهای transmission
• لنزهای reflection

مناسب برای دستگاه‌های:

• RT1530A3
• RT1530h3
• RT1530G2
• RT1530G3

توضیحات بیشتر درباره لنزها مورد استفاده به شرح زیر است:

• لنزهای Focusing:
• پرتو خروجی لیزر را به یک نقطه همگرا برای برش و حکاکی تبدیل می‌کند.
• سایز نقطه خروجی بسته به نوع کار و توان تنظیم‌شده متغیر است.
• لنزهای Collimating:
• پرتوهای واگرا را به شکل موازی تبدیل می‌کند.
• این لنزها در خروجی مولد لیزر قرار دارند و به شکل استوانه‌ای از هد خارج می‌شوند.

ویژگی‌های هر نوع لنز:

• لنز Transmission:
• عمر طولانی در صورت نگهداری صحیح
• عدم نیاز به فضای تمیز مخصوص
• لنز Reflection:
• نیاز به تعویض در زمان مشخص
• نیاز به فضای مخصوص جهت تمیز کردن

برای کسب اطلاعات بیشتر می‌توانید با واحد فروش روتک تماس حاصل کنید.

جمع بندی موضوع آموزش نحوه بستن لنز دستگاه لیزر و نکات نگهداری آن

بستن لنز دستگاه لیزر یک فرایند حساس است که نیاز به دقت و توجه خاصی دارد. در اینجا نکات کلیدی برای بستن لنز و نگهداری از آن آورده شده است:

آموزش نحوه بستن لنز

• تمیز کردن لنز: قبل از هر چیز، لنز باید با یک پارچه نرم و بدون پرز تمیز شود تا از هرگونه آلودگی یا لکه جلوگیری شود.
• قرار دادن لنز: لنز باید به دقت در محل خود قرار گیرد. اطمینان حاصل کنید که لنز به درستی در جای خود نشسته و هیچ گونه لقی ندارد.
• بستن پیچ‌ها: پیچ‌های نگهدارنده لنز باید به آرامی و به صورت یکنواخت بسته شوند تا از فشار زیاد بر روی لنز جلوگیری شود.
• بررسی نهایی: پس از بستن لنز، یک بررسی نهایی انجام دهید تا اطمینان حاصل کنید که لنز به درستی نصب شده و هیچ گونه مشکلی وجود ندارد.

نکات نگهداری لنز

• تمیزکاری منظم: لنز باید به طور منظم تمیز شود تا از کاهش کیفیت پرتو جلوگیری شود. استفاده از مواد شیمیایی نامناسب می‌تواند به لنز آسیب برساند.
• محافظت در برابر آسیب: لنز باید از ضربه و فشار محافظت شود. استفاده از پوشش‌های محافظ می‌تواند مفید باشد.
• ذخیره‌سازی مناسب: در زمان عدم استفاده، لنز باید در یک مکان خشک و خنک و در جعبه مخصوص خود نگهداری شود.
• بررسی دوره‌ای: لنز باید به طور دوره‌ای بررسی شود تا از وجود هرگونه خط یا آسیب مطمئن شوید.

با رعایت این نکات، می‌توان عمر و کارایی لنز دستگاه لیزر را به طور قابل توجهی افزایش داد و از کیفیت عملکرد آن اطمینان حاصل کرد.

در این مطلب از شرکت روتک شما را با موضوع آموزش نحوه بستن لنز دستگاه لیزر و نکات نگهداری آن آشنا کردیم. شما می‌توانید با دریافت مشاوره از کارشناسان مجرب ما، مناسب‌ترین دستگاه را تهیه کنید. برای کسب اطلاعات بیشتر درباره خرید و قیمت دستگاه برش لیزر به سایت روتک سر بزنید یا با ما تماس حاصل کنید.
