مشکلات آب چیلر دستگاه برش لیزری و روش‌های رفع آن

مشکلات آب چیلر دستگاه برش لیزری | دستگاه‌های برش لیزری به عنوان ابزارهای پیشرفته و کارآمد در صنایع مختلف کاربرد گسترده‌ای دارند. این دستگاه‌ها برای ایجاد برش‌های دقیق و مطلوب بر روی انواع متریال، از جمله  غیر فلزات، به یک سیستم خنک کننده آب به نام چیلر نیاز دارند.

چیلر آب مهم‌ترین بخش سیستم خنک سازی در دستگاه برش لیزر غیر فلزات است. وظیفه اصلی چیلر، تنظیم و کنترل دمای آب مورد استفاده در سیستم لیزر است. اگر چیلر به درستی کار نکند، می‌تواند به عملکرد و کارایی دستگاه برش لیزری آسیب برساند.

متاسفانه گاهی اوقات، چیلرهای آب دچار مشکلاتی می‌شوند که نیازمند شناسایی و رفع آن‌ها هستند. این مشکلات می‌توانند ناشی از عواملی مانند نشتی آب، کمبود آب، اختلال در گردش آب و مشکلات مربوط به المنت‌های گرمایشی باشند.

در این مطلب از شرکت روتک، قصد داریم تا به بررسی مشکلات رایج چیلر آب در دستگاه‌های برش لیزری و روش‌های رفع آنها می‌پردازیم. همچنین راهکارهایی برای نگهداری مناسب و پیشگیری از بروز این مشکلات ارائه خواهد شد. چیلر دستگاه لیزر چیست؟

مشکلات آب چیلردستگاه برش لیزری و روش‌های رفع آن

مشکلات آب چیلردر دستگاه برش لیزری یکی از مهم‌ترین آیتم‌ها در روند کار دستگاه برش لیزر است. آشنایی بیشتر با دستگاه برش لیزری، عملکرد و توانایی‌های این دستگاه منجر می‌شود تا با روش‌های حل این مشکلات آشنا و بتوان در کوتاه‌ترین زمان ممکن بهترین عملکرد را کسب کرد. در ادامه به بررسی متداول‌ترین مشکلات دستگاه برش لیزری می‌پردازیم:

مشکلات آب چیلر دستگاه برش لیزری: آلارم بیش از حد نور هشدار کمپرسور

• علت: اتلاف گرمای ضعیف باعث افزایش فشار کندانسور و فشار بالا روی کمپرسور می‌شود
• راهکار: نصب چیلر در محل با تهویه مناسب برای کاهش شدت گرما (راهنمای نصب چیلر لیزر)

مشکلات آب چیلر دستگاه برش لیزری: نشان دهنده غیرطبیعی درجه فشار چیلر آب

• فشار بالای 0.2 MPa: تمیز کردن گرد و غبار روی کندانسور
• فشار کمتر از 0.2 MPa: نشت گاز فلورین در کندانسور یا آلودگی لوله‌های گاز

مشکلات آب چیلر دستگاه برش لیزری: قدرت قطعه خنک کننده پایین

• علت: آلودگی و رشد میکروارگانیسم‌ها در مخزن آب چیلر
• راهکار: تمیز کردن مرتب مخزن آب و تعویض آب هر ماه

مشکلات آب چیلر دستگاه برش لیزری: آلارم سطح آب کم

• بررسی سطح آب و پر کردن مخزن در صورت کمبود
• بررسی گیر کردن قطعه شناور سطح آب
• در صورت آلارم مداوم، احتمال خرابی سوئیچ سطح آب یا بخش کنترلی آن

مشکلات آب چیلر دستگاه برش لیزری: آلارم دمای بیش از حد

• بررسی تطابق دمای واقعی با نمایش کنترل کننده
• در صورت عدم تطابق، احتمال خرابی کنترل کننده یا پروب دما

مشکلات آب چیلر دستگاه برش لیزری

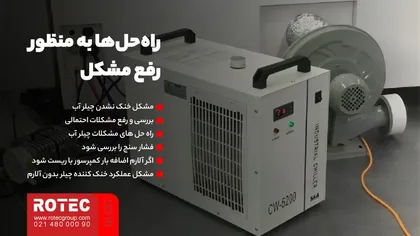

روش‌های رفع مشکلات آب چیلر دستگاه برش لیزری

بررسی و رفع مشکلات مرتبط با فشار، الکتریکی و تمیزی قطعات اصلی انواع چیلر دستگاه لیزر راه‌حل‌های مناسب برای رفع مشکلات آب چیلرهستند. از مهم‌ترین این مشکلات می‌توان به موارد زیر اشاره کرد:

مشکل خنک نشدن چیلر

• بررسی پنل کنترل آلارم بیش از حد بار کمپرسور
• سه علت احتمالی ممکن است؛ ولتاژ بالا بیش از حد، ولتاژ کم بیش از حد و ولتاژ عادی بیش از حد

راه حل:

• اگر آلارم با ریست پنل کنترل قطع شد، احتمال از فشار بالا در کمپرسور است.

بررسی و رفع مشکلات احتمالی

• فن خراب است و نمی‌چرخد، شیر برقی باز نمی‌شود، تهویه هوا ضعیف و اتلاف گرما کم و کندانسور کثیف است.

راه حل های مشکلات چیلر آب

• قرار دادن چیلر در محل با تهویه هوای مناسب
• تمیز کردن گرد و غبار روی کندانسور با هوای فشرده
• بررسی فشار کندانسور، اگر بالای 0.2 MPa تمیز کردن کندانسور
• در صورت فشار کمتر از 0.2 MPa، بررسی نشت گاز فلورین یا آلودگی لوله‌ها
• تمیز کردن مخزن آب و تعویض آب هر ماه

فشار سنج بررسی شود

• اگر فشار کمتر از 0.2 MPa باشد، نشان دهنده نشتی در سیستم فلورین.
• راه حل: تحت فشار قرار دادن سیستم برای بررسی و پیدا کردن نشتی، تعمیر قسمت نشتی، تخلیه گاز فلورین و تعویض روغن. نکات کلیدی برای تعمیر چیلر لیزر را در این مقاله بخوانید.
• پس از تعمیر، تزریق گاز فلورین طبق مشخصات دستگاه.

اگر آلارم اضافه بار کمپرسور با ریست شود

• نشان دهنده اضافه بار جریان کمپرسور
• علل احتمالی آن می‌تواند کمبود فاز در کمپرسور و دمای محیط بالا

راه حل:

• تامین تهویه مناسب محیط کار
• بررسی مقاومت سه فاز کمپرسور
• بررسی اتصال ضعیف سیم‌های کمپرسور

مشکل عملکرد خنک کننده چیلر بدون آلارم

• اگر کمپرسور کار می‌کند
• بررسی میزان فشار کاری کمپرسور
• علل افت فشار: شیر انبساط کوچک یا مسدود، اواپراتور کثیف

اگر کمپرسور کار نمی‌کند

• بررسی خروجی قطعات الکتریکی کنتاکتور AC
• در صورت شکست خودکار، تنظیم شیر انبساط

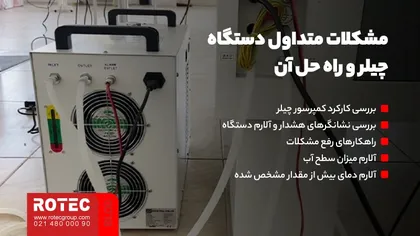

مشکلات آب چیلر دستگاه برش لیزری و 5 راه حل

بررسی کارکرد کمپرسور چیلر

• اگر کمپرسور کار می‌کند، فشار کاری آن باید بررسی شود؛ فشار بالا طبیعی است، فشار پایین نشانه مشکل است. راه‌حل‌های رفع خرابی کمپرسور چیلر لیزری را بخوانید.
• علل کم بودن فشار: قطر کوچک شیر انبساط، آلودگی شیر انبساط، مسدود بودن مسیر آب
• احتمال آلودگی تبخیر کننده داخل مخزن آب
• اگر کمپرسور کار نمی‌کند، بررسی خروجی قطعات الکتریکی کنتاکتور کمپرسور
• اتصال معکوس فازها، خرابی رله توالی فاز
• قطع برق کنترل کننده یا خرابی خود کنترل کننده

بررسی نشانگرهای هشدار و آلارم دستگاه

• آلارم روند کار: کمبود جریان آب، وجود هوا در پمپ، آلودگی فیلتر (پمپ چیلر لیزر چیست)
• آلارم سطح آب: کمبود آب در مخزن، گیر کردن قطعه شناور
• آلارم دمای آب: خرابی پروب یا کنترل کننده دما

راهکارهای رفع مشکلات

• تنظیم شیر انبساط، تمیزکاری اپراتور و فیلتر
• بررسی و تعویض قطعات الکتریکی خراب
• پرکردن مخزن آب، تمیزکاری قطعه شناور

آلارم میزان سطح آب

• آلارم سطح آب هشدار دهنده کمبود آب در مخزن است.
• اگر آب کم است، مخزن را پر کنید.
• اگر آب کافی است، بررسی کنید که قطعه شناور سطح آب گیر کرده باشد.
• اگر آلارم همچنان ظاهر می‌شود، سوئیچ سطح آب یا بخش کنترل کننده آن ممکن است خراب باشد.

آلارم دمای بیش از مقدار مشخص شده

• ابتدا بررسی شود که دمای آب در مخزن با نمایش کنترل کننده دما مطابقت دارد.
• اگر مطابقت ندارد، کنترل کننده یا پروب دمای آب ممکن است خراب باشد.
• اگر مطابقت دارد:
• اگر دمای آب بسیار بالا است، به روش‌های قبلی بررسی شود.
• اگر دمای آب بسیار پایین است، بررسی کنید که اتصالات سیستم خنک کننده قطع نشده باشند.
• دمای مرجع آب مخزن ۴ تا ۳۵ درجه سانتیگراد است.

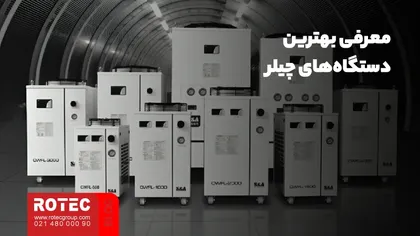

معرفی بهترین چیلر لیزری

چیلر مدل CW5000

یکی از قطعات یدکی مهم دستگاه برش لیزر، چیلر یا خنک‌کننده‌های تیوب لیزر است. چیلر وظیفه خنک کردن تیوب لیزر را بر عهده دارد و جریان آب در آن در حال گردش است. استفاده از چیلر مناسب برای دستگاه برش لیزر بسیار حائز اهمیت است؛ زیرا در صورت عدم استفاده از چیلر مناسب، ممکن است به تیوب لیزر آسیب وارد شود.

شرکت S&A از کشور چین مدل CW5000 (معرفی چیلر مدل cw5000) را به عنوان چیلر مناسب برای دستگاه برش لیزر پیشنهاد می‌دهد. این چیلر دارای مشخصات زیر است:

• عمر طولانی و قابلیت کارکرد در مدت زمان طولانی
• کاربری آسان
• کنترل دمای هوشمند و هماهنگ سازی با دمای محیط
• دارای هشدار دهنده‌های متفاوت
• ولتاژ 220 ولت و فرکانس 60 هرتز
• توان کمپرسور
• 0.37
• 0.37 کیلووات و توان پمپ
• 0.03
• 0.03 کیلووات
• ظرفیت تانک 6 لیتر

چیلر مدل CW5200

چیلر CW5200 یکی دیگر از محصولات شرکت S&A است که برای دستگاه‌های با توان بیشتر مورد استفاده قرار می‌گیرد. این چیلر مشابه چیلر مدل 5000 است فقط با این تفاوت که کمپرسور قوی‌تری دارد. مقایسه چیلر CW5000 و CW5200 را مطالعه کنید.

مشخصات چیلر دستگاه:

• عمر طولانی و قابلیت کارکرد در مدت زمان طولانی
• کاربری آسان
• کنترل دمای هوشمند
• دارای هشدار دهنده‌های متفاوت
• ولتاژ 220 ولت و فرکانس 60 هرتز
• توان کمپرسور
• 0.67
• 0.67 کیلووات
• توان خنک کنندگی بالاتر نسبت به مدل CW5000
• توان پمپ 0.03 کیلووات
• ظرفیت تانک 6 لیتر
• دارای حلقه کاری و قابلیت تشخیص هوشمند دمای محیطی

چیلر مدل CWFL1500

چیلرهای CWFL1500 چیلرهای چندمنظوره‌ای هستند که می‌توانند سورس لیزرهای فایبر را با استفاده از کنترل همزمان دمای سیستم در محدوده تعیین شده کنترل کنند. این چیلرها مناسب برای دستگاه‌های RT1530G2، RT1530G3 و RT1530A3 هستند. ویژگی‌های مهم این چیلرها:

• توانایی کنترل همزمان کاهش و افزایش دمای سیستم برای کنترل سورس لیزر
• طیف گسترده ظرفیت خنک‌کنندگی از 0.6 تا 30 کیلووات
• استفاده در سورس لیزرهای مختلف، CNC، ابزارهای پزشکی و تجهیزات آزمایشگاهی
• دقت کنترل دمای ±5 درجه سلسیوس
• دو حالت کنترل دمای خودکار برای سورس و هد لیزر
• محافظت در برابر افزایش جریان، آلارم‌های آب و دما
• مجهز به فیلتر آب، گرم‌کن و فشارسنج

چیلر نقش مهمی در سلامت و عملکرد دستگاه لیزر دارد و آموزش‌های مرتبط با آن توصیه می‌شود.

جمع بندی موضوع مشکلات آب چیلر دستگاه برش لیزری و روش‌های رفع آن

دستگاه‌های برش لیزری به یک سیستم خنک کننده آب به نام چیلر نیاز دارند تا بتوانند به درستی عمل کنند. چیلر آب مسئول تنظیم و کنترل دمای آب مورد استفاده در سیستم لیزر است. در صورت بروز مشکل در چیلر، عملکرد کلی دستگاه برش لیزری با مشکل مواجه خواهد شد.

این مشکلات می‌توانند شامل نشتی آب، کمبود آب، اختلال در گردش آب و مشکلات مربوط به المنت‌های گرمایشی باشند. هر یک از این مشکلات می‌تواند منجر به اختلال در عملکرد صحیح دستگاه لیزر شود.

برای رفع این مشکلات، راهکارهایی ارائه شدند که شامل تشخیص نقص‌ها، بررسی میزان دما و فشار آب، انجام تعمیرات و نگهداری پیشگیرانه است. همچنین پیشنهاداتی برای ارتقاء سیستم چیلر و پیشگیری از بروز مشکلات در آینده ارائه شد.

با استفاده از این راهکارها، می‌توان از بروز مشکلات آب چیلردر دستگاه‌های برش لیزری پیشگیری کرد و در صورت بروز مشکل، آن را به سرعت شناسایی و برطرف نمود. این امر به حفظ کارایی و عملکرد مطلوب دستگاه برش لیزری کمک خواهد کرد.

در این مطلب از شرکت روتک، به بررسی مشکلات آب چیلر دستگاه برش لیزر و روش‌های رفع آن پرداختیم .
