جوش شیاری چیست؟

جوش شیاری که به انگلیسی به عنوان Groove Weld شناخته می‌شود، یکی از روش‌های متداول و پرکاربرد در جوشکاری است که برای اتصال دو قطعه فلزی به یکدیگر استفاده می‌شود. این نوع جوش در واقع در شیار یا درز بین دو قطعه اجرا می‌شود و به دلیل استحکام بالا و سهولت در انجام آن، در صنایع مختلفی مورد استفاده قرار می‌گیرد.

جوش شیاری بر اساس چندین معیار دسته‌بندی می‌شود و کاربردهای مختلفی دارد. در این مطلب از شرکت روتک قصد داریم تا به بررسی این موضوع بپردازیم.

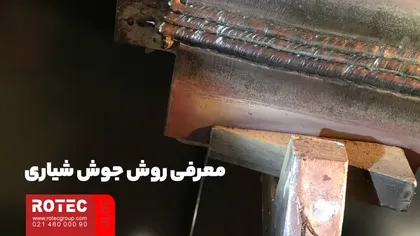

معرفی روش جوش شیاری

جوش شیاری یکی از روش‌های پرکاربرد در جوشکاری ذوبی است که برای اتصال شیارهای قطعات فلزی به یکدیگر استفاده می‌شود. این روش با ذوب شدن الکترود، شیارهای بین فلزات را پر کرده و اتصالی با استحکام بالا ایجاد می‌کند.

از عوامل موثر بر میزان نفوذ جوش شیاری می‌توان به موارد زیر اشاره داشت:

• نوع فرایند جوشکاری: تاثیرگذار بر عمق نفوذ.
• پارامترهای جوشکاری: شامل جریان، ولتاژ و نوع گاز محافظ.
• آماده‌سازی لبه‌ها: شکل و اندازه شیار بر میزان نفوذ تاثیر دارد.
• نوع فلز پایه: جنس و ضخامت فلز نیز بر عمق نفوذ موثر است.

انواع جوش شیاری چیست؟

گستردگی کاربرد جوش شیاری به دلیل وجود انواع مختلف آن است که بر اساس عمق نفوذ، آماده‌سازی لبه و موقعیت جوش تقسیم‌بندی می‌شوند. هر نوع جوش شیاری بسته به نیاز پروژه و ضخامت قطعات انتخاب می‌شود.

انتخاب نوع جوش بستگی به عواملی مانند ضخامت و هندسه قطعات، نوع فرایند جوشکاری، هزینه‌ها، دسترسی به درز، کنترل اعوجاج، سهولت فرایند و وضعیت جوشکاری دارد. این تنوع در انواع جوش شیاری به مهندسان این امکان را می‌دهد که با توجه به نیاز پروژه و شرایط خاص، بهترین گزینه را انتخاب کنند.

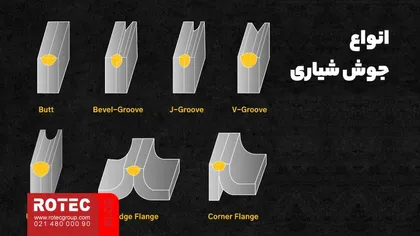

انواع جوش شیاری بر اساس هندسه لبه‌ها

• جوش شیاری لبه مربعی (Square Groove Weld)
• جوش شیاری نیم جناقی (Bevel Groove Weld)
• جوش شیاری جناقی یا V شکل (V-Groove Weld)
• جوش شیاری نیم لاله‌ای یا J شکل (J-Groove Weld)
• جوش شیاری لاله‌ای یا U شکل (U-Groove Weld)
• جوش شیاری نیم جناقی لبه گرد (Flare-Bevel Groove Weld)
• جوش شیاری جناقی لبه گرد (Flare-V-Groove Weld)
• جوش شیاری لبه اریب (Scarf Groove Weld)

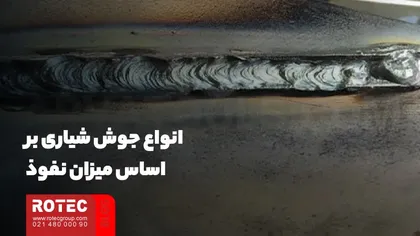

انواع جوش شیاری بر اساس میزان نفوذ:

• نفوذ کامل (Complete Joint Penetration – CJP): فلز جوش در تمام ضخامت اتصال نفوذ می‌کند.
• نفوذ ناقص (Partial Joint Penetration – PJP): فلز جوش تنها بخشی از ضخامت اتصال را پوشش می‌دهد.

روش‌های اجرای جوش شیاری به دو صورت زیر است:

• یک طرفه (Single Side): جوش از یک سمت قطعات انجام می‌شود.
• دو طرفه (Double Side): جوش از هر دو سمت قطعات اجرا می‌شود.

با این توضیحات، در ادامه به بررسی دقیق‌تر جوش شیاری و جنبه‌های مختلف آن خواهیم پرداخت.

بر اساس عمق نفوذ:

نفوذ کامل (CJP): در این روش، فلز جوش تمام ضخامت شیار را پر می‌کند و برای اتصالات با استحکام بالا مناسب است.

نفوذ ناقص (PJP): در این روش، تنها بخشی از ضخامت شیار پر می‌شود.

• جوش شیاری با نفوذ ناقص به دو نوع اصلی تقسیم می‌شود:

1. نفوذ ناقص در جوش شیاری یک طرفه

در این نوع، اتصال جوش باید در پشت قطعه یا هم‌سطح با آن باشد. اگر جوش از پشت کار بیرون بزند، حداکثر به اندازه ۳ میلی‌متر مجاز است. در غیر این صورت، جوش به عنوان نفوذ ناقص در نظر گرفته می‌شود.

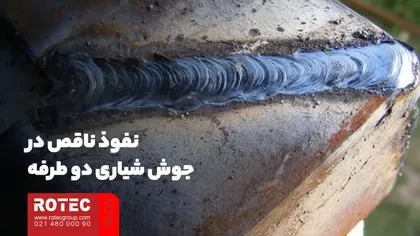

2. نفوذ ناقص در جوش شیاری دو طرفه

در این حالت، جوش باید پاشنه کار و ریشه اتصال را به طور کامل پر کند. عدم تحقق این شرایط عیب محسوب می‌شود. جوش‌های شیاری با نفوذ نسبی معمولا در ساخت اسکلت‌ها و مقاطع قوطی شکل یا I از ورق کاربرد دارند.

بر اساس شکل آماده‌سازی لبه‌ها:

جوش‌های شیاری می‌توانند به شکل‌های V، U، J، K و X آماده‌سازی شوند که هر کدام بسته به نوع جوشکاری و ضخامت فلز انتخاب می‌شوند.

بر اساس تعداد پاس:

تک پاس: اتصال با یک پاس جوشکاری ایجاد می‌شود.

چند پاس: اتصال با چندین پاس جوشکاری ایجاد می‌شود که به استحکام بیشتری منجر می‌شود.

بر اساس موقعیت جوش:

• افقی: جوش به صورت افقی اجرا می‌شود.
• عمودی: جوش در حالت عمودی انجام می‌شود.
• سقفی: این حالت به صورت جوشکاری سقفی انجام می‌شود.

این تنوع در انواع جوش شیاری به مهندسان و جوشکاران این امکان را می‌دهد که با توجه به نیاز پروژه و ویژگی‌های قطعات، بهترین روش را انتخاب کنند.

کاربردهای جوش شیاری چیست؟

جوش شیاری به دلیل استحکام بالا و پایداری در اتصالات، در صنایع مختلف کاربرد گسترده‌ای دارد. این نوع جوش به خاطر آب‌بندی مناسب و قابلیت اتوماسیون نیز مورد توجه قرار گرفته است.

جوش‌های شیاری با نفوذ ناقص عمدتا در اتصالات لب به لب، گونیا و سپری استفاده می‌شوند، به ویژه در اتصالات لب به لب که ممکن است با یا بدون استفاده از پشت‌بند انجام شوند.

کاربردهای اصلی

صنعت ساخت و ساز:

• اتصال تیرآهن‌ها و ستون‌ها
• ساخت سازه‌های ساختمانی و پل‌ها
• ساخت مخازن و لوله‌ها

صنعت خودروسازی:

• اتصال بدنه و ورق‌های فلزی
• ساخت قطعات اگزوز و مخازن سوخت

صنعت کشتی‌سازی:

• ساخت بدنه کشتی‌ها
• ساخت مخازن سوخت و آب شیرین

جوش شیاری به عنوان یکی از روش‌های کلیدی در جوشکاری، به دلیل ویژگی‌های منحصر به فرد خود، به ویژه در پروژه‌های بزرگ و حساس، از اهمیت ویژه‌ای برخوردار است.

دیگر کاربردها

جوش شیاری در صنایع مختلف دیگر نیز به کار می‌رود، از جمله:

• اتصال تیرآهن‌ها و ستون‌ها
• ساخت مخازن و لوله‌ها
• ساخت سازه‌های فلزی صنعتی
• ساخت بدنه و قطعات خودرو
• ساخت مخازن سوخت و آب شیرین
• ساخت لوله‌های انتقال نفت و گاز

عوامل موثر در انتخاب نوع جوش شیاری چیست؟

ضخامت قطعات

ضخامت فلز تعیین‌کننده نوع جوش است. برای قطعات نازک، جوش با نفوذ ناقص مناسب‌تر است، در حالی که برای ضخامت‌های بیشتر، جوش با نفوذ کامل انتخاب می‌شود.

نوع فلز پایه

خواص مکانیکی و جنس فلز پایه تاثیر زیادی بر انتخاب نوع جوش دارد. آلیاژها و ویژگی‌های فلز باید در نظر گرفته شوند.

شرایط کاری

عوامل محیطی مانند دما و رطوبت نیز بر نوع جوش تأثیر می‌گذارند و باید در زمان جوشکاری مدنظر قرار گیرند.

استانداردهای طراحی

رعایت استانداردهای طراحی و ساخت قبل از شروع پروژه از اهمیت بالایی برخوردار است.

معرفی مقاله: معرفی انواع مشعل جوشکاری و تفاوت آن با تورچ جوشکاری

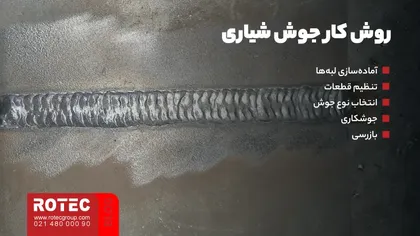

روش کار جوش شیاری چیست؟

در این روش، دو قطعه یا ورق فلزی در کنار هم قرار می‌گیرند و با حرکت الکترود، شیارها پر می‌شوند. جوش شیاری می‌تواند به شکل‌های U، V و J انجام شود. به طور کلی مراحل اجرای جوش شیاری عبارت‌اند از:

آماده‌سازی لبه‌ها:

لبه‌های قطعات باید به دقت آماده شوند تا شرایط مناسب برای جوشکاری فراهم گردد. این شامل تمیز کاری و ایجاد شکل هندسی مناسب برای لبه‌ها است.

تنظیم قطعات:

قطعات باید در موقعیت صحیح قرار گیرند تا شیارها به درستی هم‌راستا شوند. این مرحله شامل استفاده از ابزارهای نگهدارنده برای تثبیت قطعات است.

انتخاب نوع جوش:

بسته به ضخامت و نوع فلز، نوع جوش (نفوذ کامل یا ناقص) و شکل شیار (V، U، J و غیره) انتخاب می‌شود.

جوشکاری:

با استفاده از الکترود یا مواد پرکننده، جوشکاری آغاز می‌شود. در این مرحله، حرارت ایجاد شده باعث ذوب فلزات در ناحیه شیار شده و اتصال بین آن‌ها برقرار می‌شود.

بازرسی:

پس از اتمام جوشکاری، کیفیت جوش باید بررسی شود. این شامل بازرسی بصری و ممکن است تست‌های غیر مخرب برای اطمینان از عدم وجود عیوب باشد. برای مطالعه عوامل تاثیر گذار بر کیفیت جوشکاری لیزری روی لینک کلیک کنید.

مزایای جوش شیاری چیست؟

جوش شیاری به عنوان یک روش جوشکاری، دارای مزایای متعددی است که آن را به گزینه‌ای محبوب در صنایع مختلف تبدیل کرده است. در زیر به برخی از این مزایا اشاره می‌شود:

استحکام بالا:

جوش شیاری قادر است اتصالات قوی و مقاوم در برابر تنش‌های مختلف ایجاد کند.

آب‌بندی مناسب:

این نوع جوش به دلیل پر کردن کامل شیارها، آب‌بندی موثری دارد و از نفوذ رطوبت و مواد شیمیایی جلوگیری می‌کند.

تنوع کاربرد:

جوش شیاری در صنایع مختلفی مانند ساخت و ساز، خودروسازی، کشتی‌سازی و صنایع نفت و گاز کاربرد دارد.

قابلیت اتوماسیون:

امکان انجام فرایندهای جوشکاری به صورت اتوماتیک که منجر به افزایش سرعت و دقت می‌شود.

سازگاری با انواع فلزات:

این روش قابلیت جوشکاری انواع فلزات و آلیاژها را دارد.

کاهش هزینه‌ها:

با توجه به استحکام بالای اتصالات، نیاز به تعمیرات و نگهداری کمتری وجود دارد که می‌تواند هزینه‌های کلی پروژه را کاهش دهد.

سهولت در اجرا:

طراحی‌های مختلف جوش شیاری می‌توانند بسته به نیاز پروژه تنظیم شوند و اجرای آن‌ها نسبتا آسان است.

این مزایا باعث شده‌اند که جوش شیاری یکی از روش‌های کلیدی در صنعت جوشکاری باشد و در پروژه‌های حساس و بزرگ از آن استفاده شود.

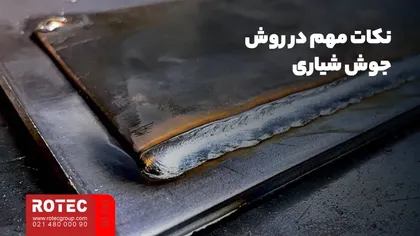

نکات مهم در روش جوش شیاری چیست؟

اندازه جوش شیاری

در جوش یک طرفه با نفوذ کامل، اندازه جوش برابر با ضخامت نازک‌ترین قطعه است.

برای جوش‌های با نفوذ نسبی، اندازه جوش برابر با مجموع نفوذ در دو طرف اتصال (E1 + E2) خواهد بود.

سطح مقطع موثر

حاصل‌ضرب طول موثر در ضخامت موثر جوش.

محدودیت‌ها

حداقل ضخامت موثر بر اساس ضخامت قطعه نازک‌تر تعیین می‌شود و نباید کمتر از مقدار مشخص شده باشد.

تنش مجاز

میزان تنش مجاز برای اتصالات با نفوذ کامل و ناقص باید طبق استانداردهای مربوطه تعیین شود.

تنظیمات دقیق

تنظیم پارامترهای جوشکاری مانند جریان، ولتاژ و سرعت حرکت الکترود بسیار مهم است.

دما و رطوبت

شرایط محیطی می‌تواند تاثیر زیادی بر کیفیت جوش داشته باشد.

استانداردهای طراحی

رعایت استانداردهای مربوط به طراحی و ساخت برای اطمینان از کیفیت و ایمنی اتصال ضروری است.

معرفی دستگاه جوش لیزری

دستگاه جوش لیزری 3 کاره (برش، جوش و زنگ زدایی)، یک فناوری مدرن در جوشکاری است که برای اتصال انواع فلزات مانند آهن، استیل و آلومینیوم استفاده می‌شود. این دستگاه با توان‌های 1500، 2000 و 3000 وات و تکنولوژی لیزر فایبر، عملیات جوشکاری را با سرعت بالا و دقت بسیار انجام می‌دهد.

ویژگی‌ها و کاربردها

• عملکرد سریع: جوشکاری در چند میکرو ثانیه با حداقل تغییر شکل.
• قابلیت برش و تمیزکاری: امکان برش فلزات و زنگ‌زدایی با تغییر نازل.
• تنوع در جوشکاری: قابلیت انجام انواع جوش‌های نقطه‌ای، خطی و دورانی.
• کاربرد در صنایع مختلف: از جمله هوافضا، خودروسازی، ساخت تجهیزات پزشکی و ابزارآلات.

مزایا

• کیفیت بالا: جوش یکنواخت و بدون عیب.
• صرفه‌جویی در انرژی: مصرف برق تا 90 درصد کمتر نسبت به روش‌های سنتی.
• سهولت استفاده: نیاز به تخصص کم برای اپراتور.

معایب

• هزینه بالا: قیمت دستگاه نسبت به سایر روش‌ها بیشتر است.

عملکرد

• عملیات جوشکاری شامل آماده‌سازی قطعات، تنظیمات دستگاه، هدایت پرتو لیزر به ناحیه اتصال و خنک‌سازی پس از جوشکاری است. (تاثیر قطر و کیفیت پرتو لیزر بر عمق جوشکاری)
• این دستگاه به دلیل دقت و کارایی بالا در صنایع مختلف بسیار محبوب شده است و امکان جوشکاری فلزات مختلف را فراهم می‌کند.

جمع بندی موضوع جوش شیاری چیست؟

جوش شیاری یکی از روش‌های مهم و پرکاربرد در جوشکاری است که برای اتصال دو قطعه فلزی به یکدیگر استفاده می‌شود. این نوع جوش به دلیل قابلیت ایجاد اتصالات محکم و دائمی، در صنایع مختلفی نظیر ساخت و ساز، خودروسازی، و تولید مخازن و لوله‌ها مورد توجه قرار دارد.

جوش شیاری به دلیل استحکام بالا و قابلیت آب‌بندی مناسب، در پروژه‌های مختلف صنعتی کاربرد دارد. از جمله این کاربردها می‌توان به ساخت سازه‌های فلزی، بدنه خودروها، و لوله‌های انتقال نفت و گاز اشاره کرد.

در نهایت، جوش شیاری با توجه به ویژگی‌های خاص خود و نیازهای متنوع صنایع، یکی از روش‌های کلیدی در فرایندهای جوشکاری محسوب می‌شود که نیاز به دقت و مهارت بالایی دارد تا اتصالات قوی و پایدار ایجاد کند.
